济南黄河国际会展中心“黄河之眼”玻璃穹顶引人瞩目，揭秘全球净展览面积最大的会展中心设计建设背后

　　11月23日，由中建八局二公司承建的黄河国际会展中心(一期)正式投入使用。全球500余家智能制造企业齐聚于此，参加中国(济南)国际机床暨智能制造装备博览会。

　　2021年4月，济南新旧动能转换起步区获批成立。未来，这里将以黄河国际会展中心为核心引领，打造空港、会展、氢谷三大千亿产业，助力济南全面开启黄河时代。

　　作为济南对外交流的窗口，黄河国际会展中心总建筑面积约120万平方米，分三期建设，其中一期建筑面积约37.3万平方米，全部建成后，净展览面积将达到51万平方米，成为全球净展览面积最大的会展中心，具备承接APEC、G20等国际峰会的能力。

　　1700平方米玻璃穹顶，“黄河之眼”点睛呈现

　　无论是已经投用的一期，还是规划图中的二期、三期，黄河国际会展中心的登录大厅都是最抓人眼球的存在。

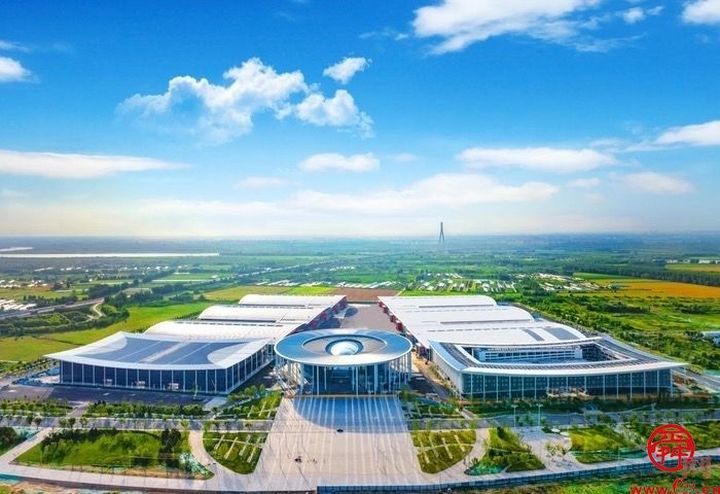

　　登录大厅东西跨度120米、南北跨度100米、高30.5米。从空中俯瞰，外高内低的近椭圆双曲造型，加上玻璃穹顶，格外引人关注，因此登录大厅又被称为“黄河之眼”。从正面看，78根高达29米的钢立柱错落分布，支撑着50米的重叠挑檐，22米高的玻璃幕墙也为登录大厅平添了一份庄重。

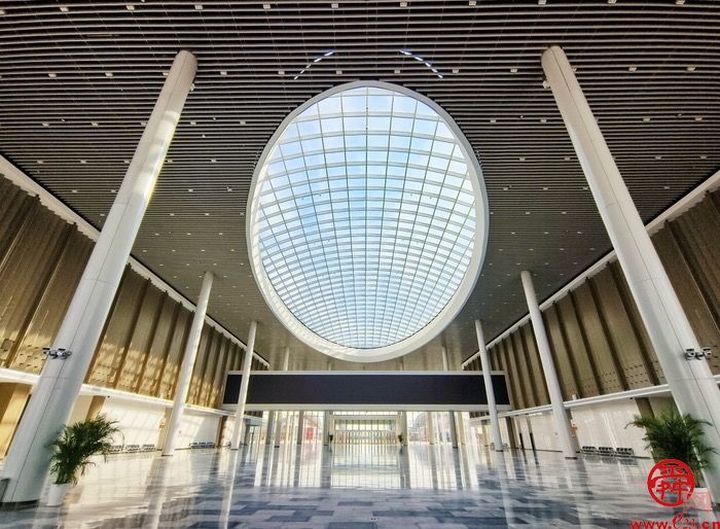

　　登录大厅的面积约2.3万平方米，主要用于安检、登录、会议等。阳光穿过1700平方米的玻璃穹顶，营造出明亮畅快的内部空间。“这个玻璃穹顶由网状钢结构及双曲面透光玻璃组成，钢结构重量300吨”，中建八局二公司项目负责人张志腾介绍，“穹顶上的玻璃有500多块，每一块都要单独定制”。

　　如此一来，“黄河之眼”的龙骨定位和玻璃下单就变得困难起来。

　　项目团队细化调整结构模型，网状钢结构在地面完成拼装。向上整体吊装时，项目团队通过计算机控制10台液压提升装置，连续作业8小时，提升到30米的高度完成搭建，后续安装误差在3毫米以内。

　　穹顶的玻璃通过压铸成型，拥有更高的单向可见光透过率。而且，使用层镀膜及覆盖隔热膜，冬暖夏凉，在保证采光的同时，减少了碳排放。

　　黄河律动+超强地面，所有类型的展览都能办

　　黄河国际会展中心的设计理念为“黄河律动”。在无人机航拍画面中不难看出，这一理念通过连续波浪形的金属屋面造型得以实现。

　　标准展厅是连续波浪形造型，N1展厅则为双曲造型，两者的金属屋面檩条定位对精度要求极高。项目装饰团队采用三维扫描技术，通过BIM放样、建立三维模型，对复杂造型的金属屋面进行设计优化，导出高精度的各构造层平面布置图、龙骨定位图，避免二维图纸的定位困难、提料不够精准等问题，在保证“黄河律动”效果的同时，也极大提升了施工效率。

　　“黄河国际会展中心要能满足目前世界上所有类型的展览”，项目专业工程师赵旦明介绍，“考虑到这一点，我们将场地原有的松软泥土置换为粉土，并使用20吨振动压路机，层层压实”。

　　为保证换填后的地基不发生沉降和变形，项目团队还对23厘米厚的混凝土筏板做了防水、防潮等技术处理，地表铺设耐磨金刚砂面层。在N2标准展厅里，赵旦明用力跺了跺地面说：“每平方米地基的承载力能够达到12吨，承办飞机、游艇等大型、重型机械展览也不在话下。”

　　长63米、重58吨，“柳叶”吊装全国首例

　　黄河国际会展中心的标准展厅，均为单层无柱展厅，挑高13-22米，单馆展览面积1万平方米——接近1.5个标准足球场，每个展厅的屋顶均由13榀柳叶形钢架支撑。

　　项目技术负责人张彦彬手指着屋顶说：“每片‘柳叶’长63米，重58吨，要在类似造船台架的作业平台上焊接成型”，他伸出五根手指，“12名焊工，焊制5天才能完成一片”。这样的“大家伙”在6个展厅中，总共有78片，总重量近5000吨。

　　焊接完成之后，紧接着的难题就是吊装。展厅的两排框架柱高差近9米，58吨重的“柳叶”需要使框架柱承担18吨的侧压力——吊装既要保证框架柱的侧向稳定性，又要兼顾钢桁架不变形，其难度的特殊性在国内尚属首例。

　　项目团队历时2个月，进行建模验算、方案对比，并邀请业内专家现场指导，最终确定两台履带吊车分别在两个展厅各吊装一片“柳叶”，同时推进的施工方案。吊装时，每一片“柳叶”由一台260吨履带吊车缓缓吊起，放置在框架柱上，独立高度近24米，“看似简单的操作，足足用了3小时，所有钢架吊装完成用了一个多月”。

　　智能照明+智慧安防，保障展会平稳运行

　　黄河国际会展中心各个系统功能齐全，管线排布复杂。项目安装团队借助BIM技术，采用“全面三维+局部平、剖面图”的建模出图方式，进行全方位、高精度建模优化，确保管线排布兼顾实用与美观，提升施工质量和效率。

　　每个展厅都设置了88盏400瓦LED天棚灯提供照明。照明配电箱内增设智能照明控制模块，采用两路隔灯控制的配电方式，满足智能控制、就地控制等多种控制需求，而且可以分区域点亮，能够更好满足布展需求。展厅内采用“组合式空调机组+侧送风”设计，设置4条超大型风管，3台空调机组和1台热转轮回收机组连接，共同提供风量。136个球形喷口，可根据环境温度自行调节射流角度、风量，进一步降低了展厅的整体能耗。

　　此外，黄河国际会展中心实现安防系统全覆盖。在展厅、走廊等人流量大、风险等级较高的区域，设置高清网络摄像机，实时监控、分析人流密度，及时追踪、预警突发情况。展厅顶部安装360°全景摄像头，鹰眼抓拍功能可准确识别监控目标并进行跟踪定位，保障场馆安全运行。

　　在起步区，中建八局二公司承建的崔寨安置工程正在敞开怀抱迎接新市民入住;济南黄河大道一期五标段连通区域各组团和多条跨黄河要道，助力起步区高质量发展;都市阳台二组团C-7地块，打造黄河之北的“未来城市低碳样板间”;济南黄河淤背区生态防护林工程绿化面积约130万平方米，先绿起来，再美起来，筑起黄河生态安全的“绿色长城”。
